語言
當前位置：主頁>>產品中心>
粉末冶金
粉末冶金

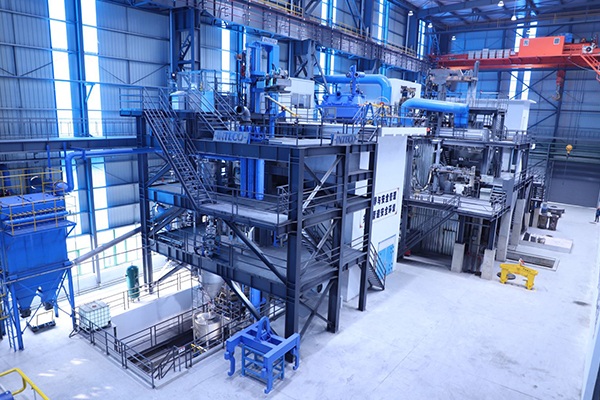

        天工擁有國內首條工業化的粉末冶金生產線，是國際最先進的第三代金屬粉末生產科技。 兩道核心技術為OGA氣霧化法制粉和熱等靜壓工藝。
        OGA氣霧化法制粉將金屬加熱到液態，高速的氣體衝擊金屬液體，使其破碎成細小的液滴。 金屬液滴在空氣中降溫凝固，並通過篩網過濾不合格尺寸的粉末，最後得到符合要求的金屬粉末。 通過此科技得到的粉末資料具有細微性細小（粉末粒徑範圍在1-500微米之間），分佈均勻且粉末球形度高； 粉末氧含量低（≤80ppm）； 粉末中雜質（非金屬夾雜物）少的優點。
        熱等靜壓是通過將資料在高溫高壓狀態下進行100%的緻密化處理，從而改善資料效能的一種先進冶金科技，此科技可以顯著提高資料的密度，改善內部組織均勻性，大幅提升資料的力學性能以及整體的質量穩定性。
        粉末冶金鋼最顯著的特點：由於起始原料是細小、成分均勻的粉末顆粒，經過熱等靜壓後，其顯微組織（包括碳化物、合金元素分佈）比傳統鑄鍛鋼更加均勻和細小。 顯著减少了宏觀偏析、微觀偏析和粗大晶界碳化物等問題，提高了資料的均質性、各向同性和綜合效能。

粉末高速鋼

天工粉末鋼牌號 出廠狀態 C Cr W Mo V Co Other 常用硬度(HRC) 特性 主要用途
TPM330 ≤HB260 1.3 4.2 6.4 5 3.1 - 無 60-66 第三代粉末冶金高速鋼，優良耐磨性和韌性。 中高碳鋼及高强度鋼的沖裁模具，高耐磨要求的塑膠模具和IC模具。
TPM380 ≤HB300 2.48 4.2 4.2 3.1 8 - 無 56-65 第三代粉末冶金高速鋼，優良的耐磨性、韌性。 適用於冷作工具、木工刀具、裁紙刀、雙金屬鋸條等。
TPM5311 ≤HB350 1.2 4.2 9 3.5 3.1 9.8 無 65-67 第三代粉末高速鋼，優良的耐磨性、韌性和高溫穩定性。 刀具，如刀片、銑刀、螺紋刀、鑽頭； 模具製造，如注塑模具、擠出模具等。
TPM539 ≤HB300 1.54 3.8 9.6 5.1 3 9.2 無 56-64 第三代粉末冶金高速鋼，優良的耐磨性，紅硬性。 產滾刀、銑齒刀、各種類型的切削工具和重型機械加工工具。
TPM5511 ≤HB350 2 3.8 14.3 2.5 5.1 11 無 65-70 第三代粉末冶金高速鋼，極致的耐磨性、抗壓強度和紅硬性。 高性能刀具和硬質合金易崩角的嚴苛耐磨要求的冷怍模具。
TPM555 ≤HB280 1.63 4.25 12 0.25 4.75 5 無 60-68 第三代粉末冶金高速鋼，優良的耐磨性。 適用於滾刀，拉刀，銑刀。
TPM558 ≤HB300 1.6 4.8 10 2 5 8 無 64-68 第三代粉末冶金高速鋼，優异耐磨性、紅硬性和高抗壓強度。 高性能切削刀具及高耐磨要求的冷作模具。
TPM5610 ≤HB350 2.15 4.75 13 0.45 6 10 無 63-70 第三代粉末冶金高速鋼，優良的耐磨性、韌性、紅硬性和高溫穩定性。 滾刀，拉刀，銑刀，絲錐，滾牙輪。
TPM638 ≤HB300 1.28 4.2 6.4 5 3.1 8.5 無 60-66 第三代粉末冶金高速鋼，良好的韌性，優良耐磨性和紅硬性。 多刃口切削刀具，中高碳鋼及高强度鋼板沖裁模具。
TPM6711 ≤HB340 2.3 4.2 6.5 7.3 6.5 10.5 無 60-68 第三代粉末冶金高速鋼，優良的耐磨性、韌性和優异的熱硬度。 適用於切削成形的多刃刀具、單刃刀具以及對耐磨性要求高的冷作應用及IC模具。
TPM692 ≤HB240 2.47 4.25 0.9 3.9 8.85 1.9 無 58-64 第三代粉末冶金高速钢，优良的耐磨性、韧性、尺寸稳定性。 機器刀具，滾壓冷成型，衝壓、精沖、沖孔、粉末壓制，滾絲加工。
TPMM2 ≤HB240 0.9 4 6.1 4.9 1.83 - 無 58-64 第三代粉束冶金工具鋼，優良的强度和韌性。 廣泛的用於絲錐、鑽頭、銑刀、鋸條、刀具等切削工具和冷作模具
TPMM35 ≤HB300 0.92 4.2 6 4.9 1.9 4.8 無 60-66 第三代粉末冶金高速鋼，高耐磨性，韌性，高紅硬性和抗彎強度。 用於製造强力切割用耐磨、耐衝擊各種工具，高級沖模，螺絲模，
較需韌性及形狀複雜工具，鉸刀、銑刀、鐵頭、沖頭等。 主要有滾刀、拉刀，端銑刀。
TPMM4 ≤HB260 1.45 4.25 5.75 4.5 4 - 無 60-66 第三代粉末冶金高速鋼，優良耐磨性和韌性 中高碳鋼及高强度鋼的沖裁模具及各種切削刀具。
TPMM42 ≤HB280 1.1 3.85 1.35 9.4 1.1 7.95 無 60-68 第三代粉末冶金高速鋼，優良的耐磨性、韌性。 冷加工零件、滾輪、刮刀、滾齒刀、鑽頭等。
TPMM4S ≤HB260 1.4 4.1 5.5 4.85 3.9 - +S 60-66 第三代粉末冶金高速鋼，優良的耐磨性、韌性。 中高碳鋼及高强度鋼的沖裁模具及各種切削刀具，同時新增了S，資料更易被加工。

粉末模具鋼

天工粉末鋼牌號 出廠狀態 C Cr W Mo V Co Other 常用硬度(HRC) 特性 主要用途
TPMB101S ≤HB300 2.5 5.25 - 1.3 9.35 - 無 56-64 第三代粉末冶金模具鋼，優良的耐磨性和韌性。 衝壓或成型工具，設備用刀具和切割刀具，塑膠模具鑲件易損部件，衝壓件與模具，沖裁與沖孔模具。
TPMB12 ≤HB280 0.58 4.4 2.35 2.81 1.1 3.7 無 58-64 第三代粉末冶金模具鋼，優良的韌性，强度和尺寸穩定性。 精沖，衝壓，冷成形，壓印，壓片模具，軋製。
TPMB13 ≤HB240 0.55 4.15 - 3 1 - 無 57-59 第三代粉末冶金模具鋼，優良的耐磨性、韌性和高溫穩定性。 高溫和溫熱成型模具，熱剪切模具，熱鐓模具，擠壓模具，鍛造模具和沖頭； 冷鐓模具，高壓沖裁模具，螺紋滾壓模具。
TPMB31 ≤HB260 0.81 7.75 - 1.35 2.8 - 無 58-60 第三代粉末冶金模具鋼，優良的耐磨性、韌性和抗斷裂和抗崩裂能力。 衝壓或成型工具，衝壓件和模具，粉末壓實工具，沖裁模具，工業刀具和分切機，
剪切刀片，毛坯衝壓工具，冷鐓工具，軋輥，塑膠注射料進料器螺釘和螺帽。
TPMB32 ≤HB240 1.1 7.5 1.15 1.6 2.4 - 無 60-64 第三代粉末冶金模具鋼，優良耐磨性和韌性。 不銹鋼厚、高强度鋼、銅、鋁厚板的成形、沖裁、精沖、冷鍛等。
TPMB43 ≤HB250 1.5 4 2.5 2.5 4 - 無 60-65 第三代粉末冶金高速鋼，優良耐磨性、强度和韌性。 不銹鋼、低碳鋼、高强鋼、銅、鋁的厚板落料、精沖、成型等。
TPMB44 ≤HB230 1.4 4.7 - 3.5 3.7 - 無 58-64 第三代粉末冶金模具鋼，優良耐磨性和韌性。 不銹鋼、高强度鋼、銅、鋁的成形、沖裁。
TPMB91 ≤HB260 1.83 5.25 - 1.35 8.7 - 無 54-56 第三代粉末冶金模具鋼，高韌性及抗熱裂性。 成型輥、軋製金屬輥、沖頭、模具、分切刀、剪切刀、粉碎刀片。
TPMCPOH ≤HB300 0.94 7.9 - 2.35 0.3 - 無 58-64 第三代粉末冶金模具鋼，優良的韌性和易切削性。 沖栽模具、冷作成型模具、冷拉模具、成型軋輥、沖頭、精密衝壓模等。

粉末不銹鋼

天工粉末鋼牌號 出廠狀態 C Cr W Mo V Co Other 常用硬度(HRC) 特性 主要用途
TPMD31 ≤HB280 1.7 18 - 1 3 - 無 54-60 第三代粉末冶金不銹鋼，優良耐磨性和抗腐蝕性。 高耐磨、耐腐蝕要求的連接器、集成電路等塑膠模具。
TPMD41A ≤HB280 1.9 20 0.6 1 4 - 無 54-60 該鋼種是一種馬氏體鉻不銹鋼，這種鋼具有高耐磨性和良好的耐腐蝕性； 刀具，食品加工工業機械件。
TPMD91 ≤HB280 2.36 14.23 - 1.06 8.62 - 無 56-60 第三代粉末冶金不銹鋼，優良耐磨性和抗腐蝕性。 注塑注射和擠出螺杆，澆口和噴嘴，工業刀具、注塑模具，耐磨部件軸承、軸套。
