W1Mo8Cr4VCo3高速鋼
日期：2026-06-24

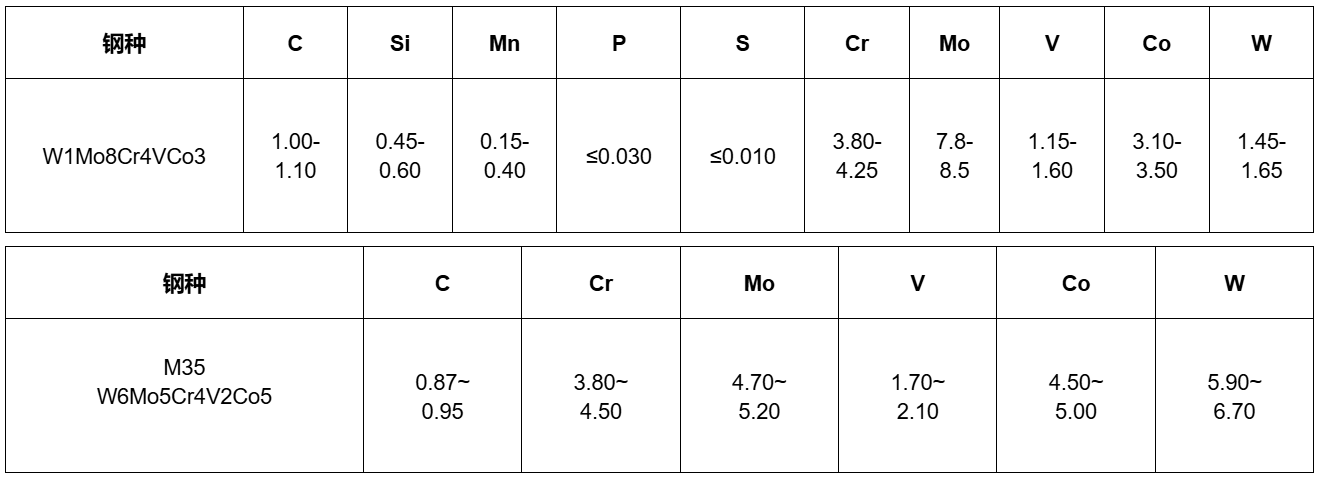

一、W1Mo8Cr4VCo3高速鋼化學成分
W1Mo8Cr4VCo3韌性較好，抗崩口、抗衝擊能力強；含3%鈷，紅硬性、高溫耐磨性好
二、金相

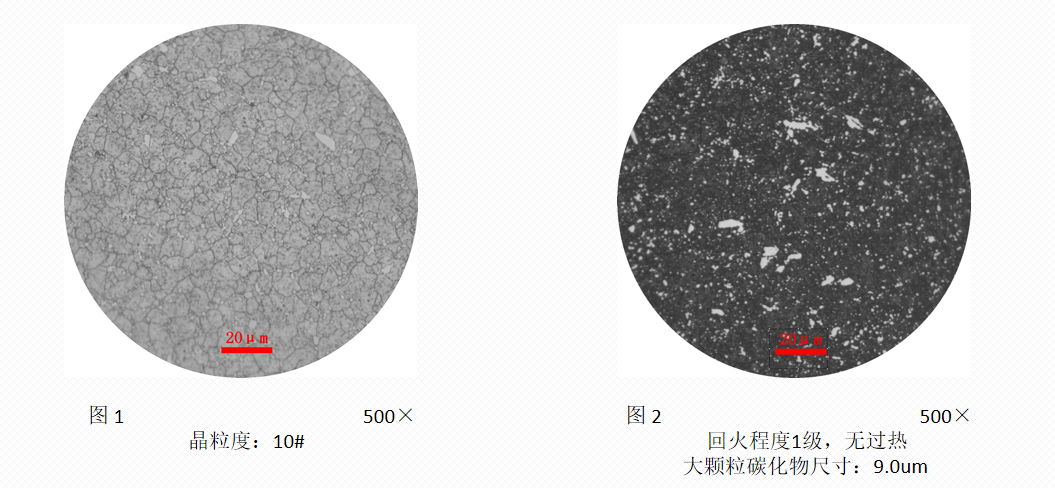

W1Mo8Cr4VCo3晶粒度、回火組織：使用1190℃淬火+560℃×2h×3次

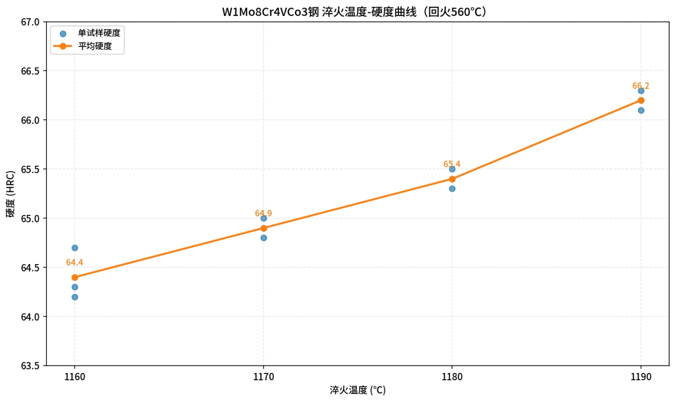

三、淬火溫度-硬度曲線

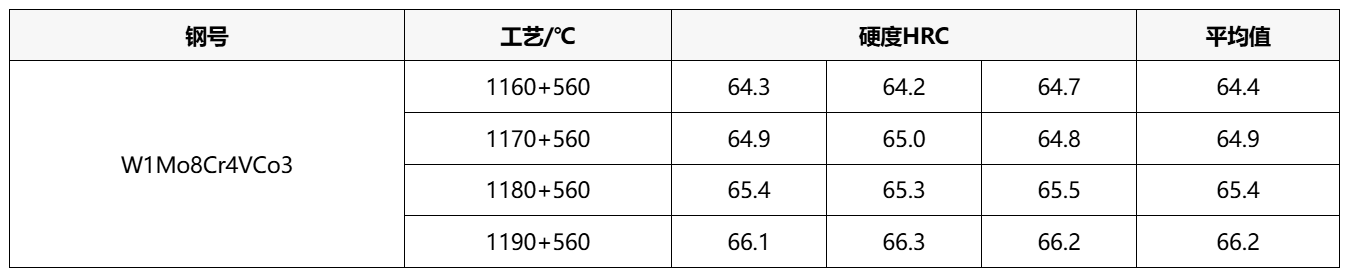

W1Mo8Cr4VCo3熱處理使用560℃×2h×3次，硬度值及曲線如下所示
四、耐磨性測試

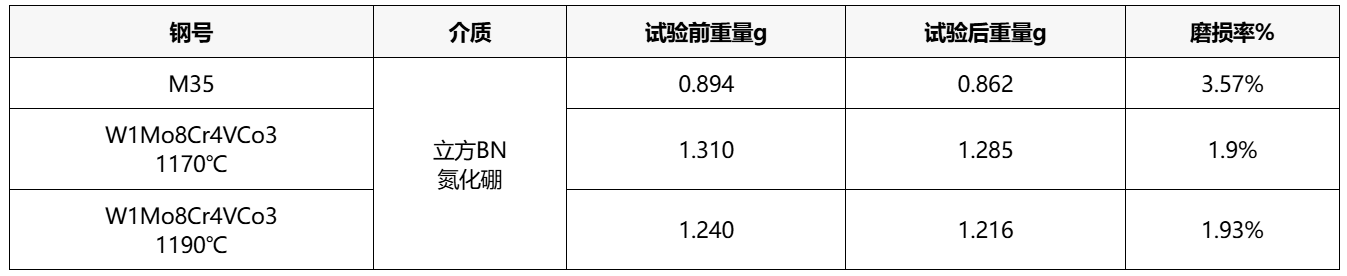

試驗方案：使用M35、W1Mo8Cr4VCo3對比，摩擦介質為氮化硼，耐磨性試驗參數進行對比
W1Mo8Cr4VCo3熱處理方案使用1170℃與1190℃，使用560℃×2h×3次回火
