YSTG-MT模具鋼

一、YSTG-MT的產品概述與市場定位

1、市場定位：在高精密沖壓沖裁模具領域替代DC53

YSTG-MT模具鋼對標大同DCMX成分設計，下調Cr、Mo成分含量，搭配低碳，碳化物數量、尺寸降低，韌性-耐磨平衡更均衡

2、可加工性優化：硬度、韌性和DC53同級

常規DC53的S≤0.01%，加S至0.07~0.12%為易切削改良，可加工性能是DC53的2倍以上

3、客戶選材適用場景：高精密沖壓沖裁模具

YSTG-MT更適合高精度、複雜薄壁模具，解決DC53在高精度、複雜薄壁不易加工、加工成本高的問題，以及高碳高合金帶來的熱處理變形、細長件斷裂、薄壁崩邊問題

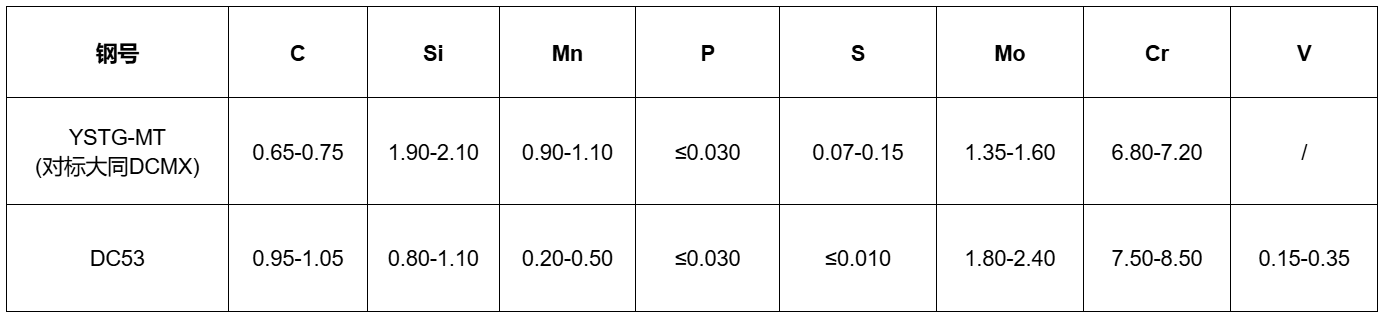

二、YSTG-MT的化學成分和技術特性

YSTG-MT模具鋼對標大同DCMX成分設計，下調Cr、Mo成分含量，搭配低碳，碳化物數量、尺寸降低，韌性-耐磨平衡更均衡，不追求極致耐磨，優先保證韌性，針對易崩模工況綜合壽命反超DC53；常規DC53的S≤0.01%，加S至0.07~0.12%為易切削改良，可加工性能是DC53的2倍以上。

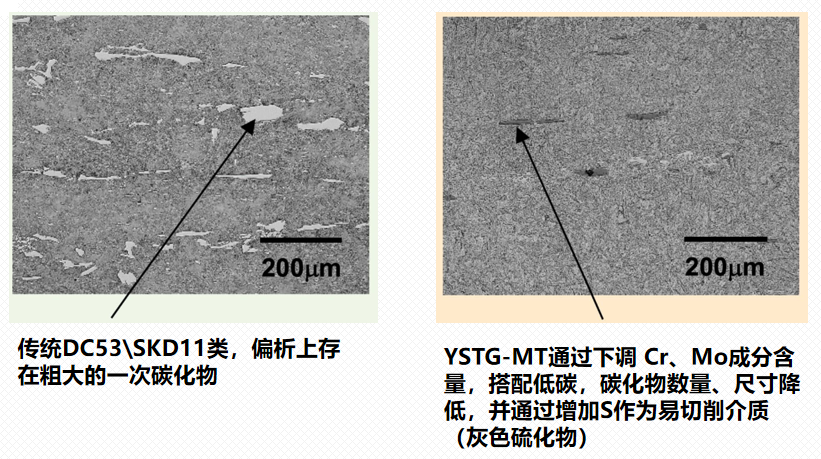

三、YSTG-MT的金相組織

四、YSTG-MT的應用領域

YSTG-MT更適合高精度、複雜薄壁模具、要求抗崩角、低熱處理變形、長疲勞壽命的冷作模具（精密沖頭、高速冷沖壓、薄料沖裁）

痛點解決：解決DC53在高精度、複雜薄壁不易加工、加工成本高的問題以及高碳高合金帶來的熱處理變形、細長件斷裂、薄壁崩邊問題

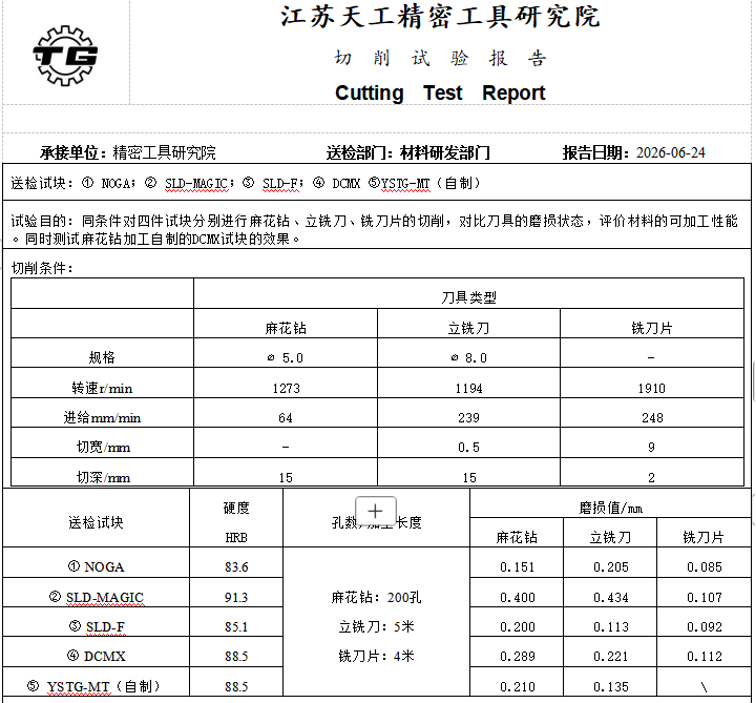

五、YSTG-MT可加工性能測試

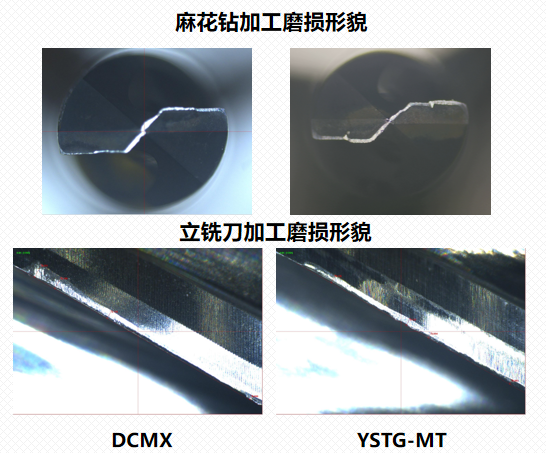

含硫鋼冶煉改善硫化物夾雜形態：VD + 鈣線餵絲鈣處理，可改善、變性MnS硫化物夾雜，能有效降低長條狀硫化物夾雜形成

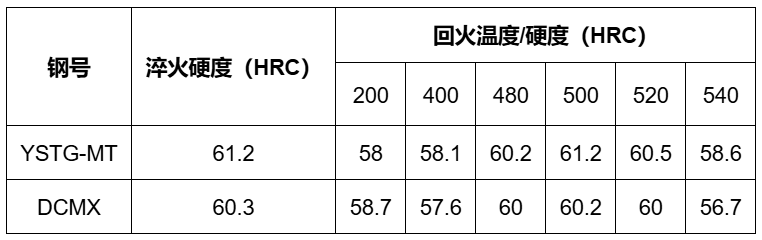

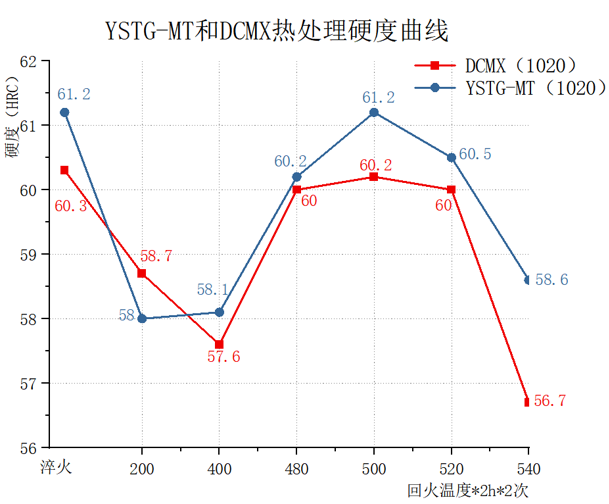

六、YSTG-MT的熱處理工藝曲線

推薦1020-1030℃淬火+505-515℃回火，熱處理硬度HRC 60-62，兼顧耐磨性和韌性，適合高精密複雜型腔沖裁模具。
