TGE4(W1Mo8Cr4VCo3)高速鋼
日期：2026-07-14

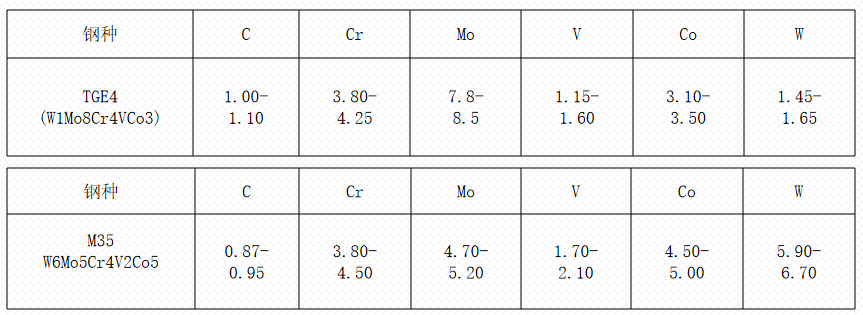

一、化學成分（對標代替鋼號M35）
二、性能
TGE4(W1Mo8Cr4VCo3)韌性較好，抗崩口、抗衝擊能力強，含3%鈷，紅硬性、高溫耐磨性好
三、金相

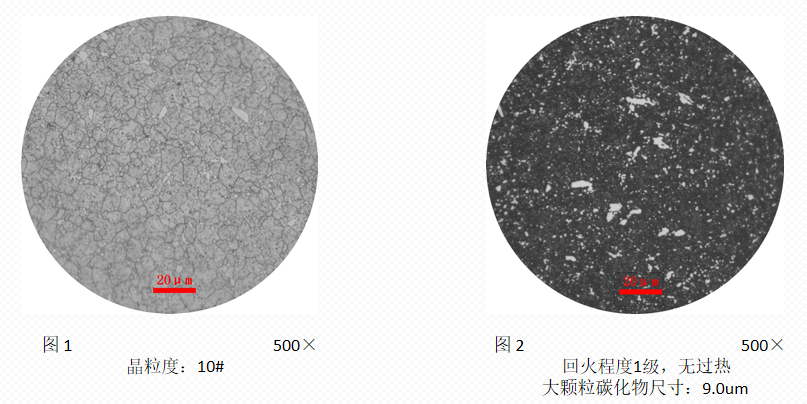

TGE4晶粒度、回火組織：使用1190℃淬火+560℃×2h×3次

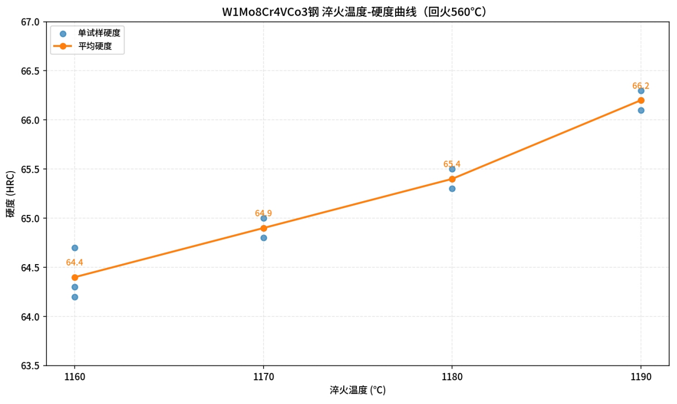

四、淬火溫度-硬度曲線

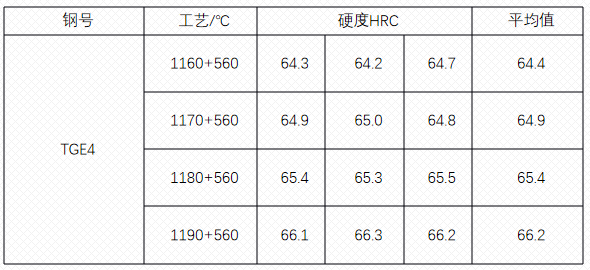

TGE4熱處理使用560℃×2h×3次，硬度值及曲線如下所示
五、CCT曲線

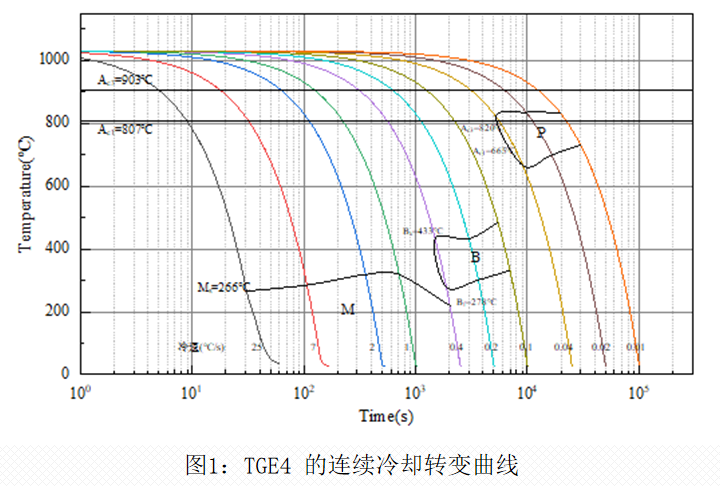

通過圖1可以觀察到，在25℃/s的冷卻速度下，麻田散體轉變的開始溫度為266℃；在0.4℃/s的冷卻速度下，變韌鐵的轉變溫度區間為278~433 ℃；在0.04℃/s的冷卻速度下，波來鐵的轉變溫度區間為665~820℃。
六、耐磨性測試

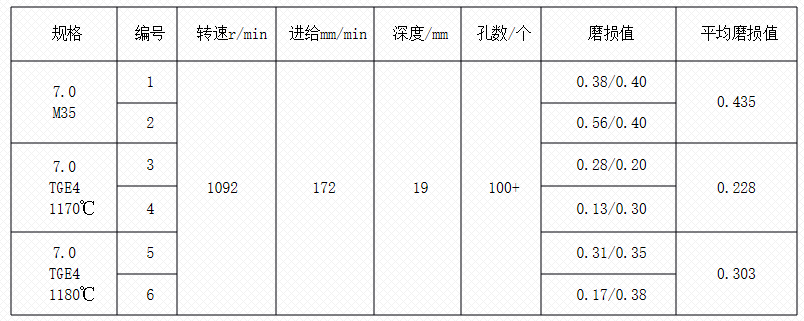

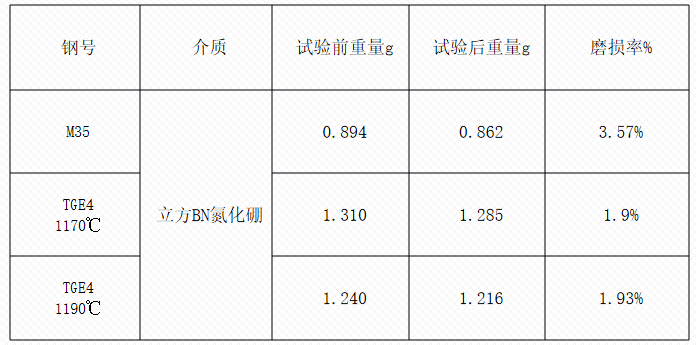

試驗方案：使用M35、TGE4對比，摩擦介質為氮化硼，耐磨性試驗參數進行對比
TGE4熱處理方案使用1170℃與1190℃，使用560℃×2h×3次回火
七、切削工具測試（實測案例）M35 VS TGE4
基礎試驗條件
產品名稱：磨製直鑽；對比材質：M35 vs TGE4
試件材料：40Cr，硬度30HRC
夾持方式：剛性夾頭；冷卻方式：全合成切削液
機床型號：VCM650；切削方式：盲孔
磨損圖片說明

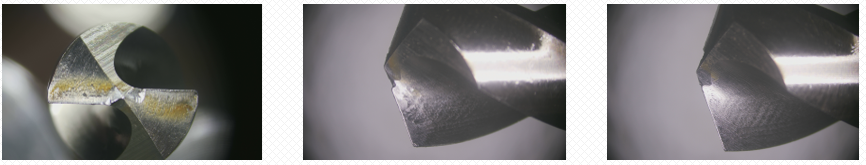

M35磨損圖片

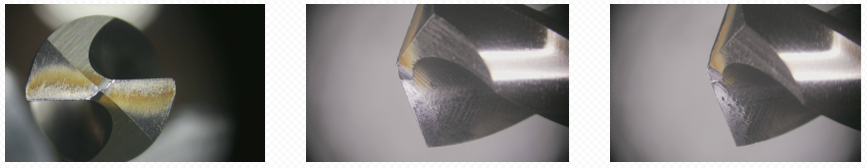

TGE4磨損圖片
八、試驗結論
測試結果及推薦磨製鑽熱處理溫度：
通過對TGE4磨製鑽進行1170℃和1180℃兩個溫度淬火，使用560℃回火後進行金相及切削工具測試，1180℃+560℃×2h×3次為推薦熱處理工藝，在此溫度組合下，材料的性能優異，可以超過M35的性能。
