含硫易切削模具鋼H11S

一、H11S的產品概述與市場定位

1、市場定位：經濟型易加工改良 H11 熱作模具鋼

替代傳統H11，主打模具配件量產降本，面向拉鍊頭等小件鋅合金壓鑄模、塑膠模具斜頂 / 滑塊客戶

2、切削性能優化：揚長避短，提升材料的適用性

常規 H11原廠 S≤0.02%，添加 S 至 0.07~0.12% 為易切削改良 H11，MnS 硫化物改善切削，但韌性、耐熱疲勞下降；恰好拉鍊模、鋅小件壓鑄、塑膠斜頂滑塊工況剛好規避高硫短板，放大易切優勢

3、核心價值：兼顧基材性能，改性增效

保留傳統H11基體耐熱、可氮化、熱處理變形小、耐磨優勢；依託添加0.07~0.12% S 形成 MnS，易切削、精加工效率高、刀具損耗低、加工成本低

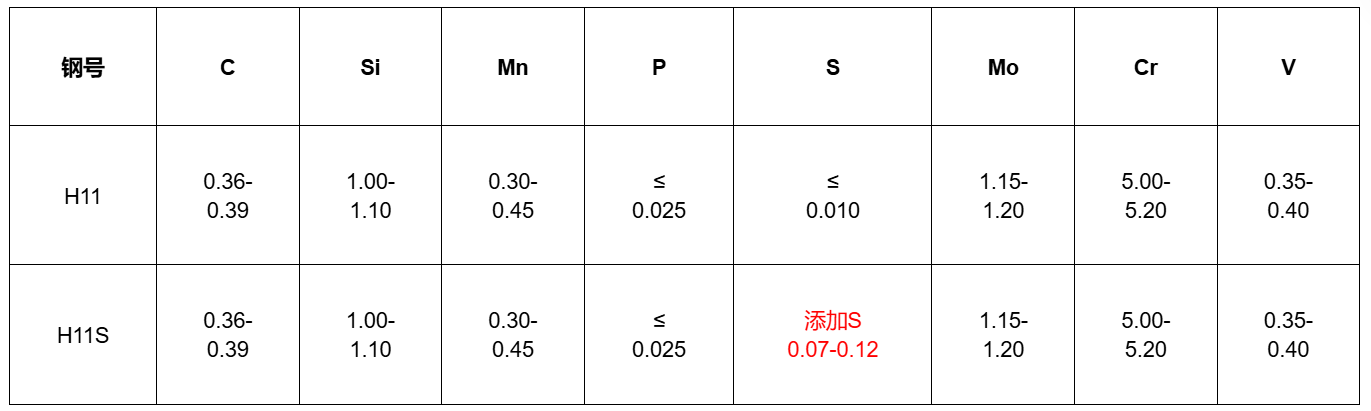

二、H11S的化學成分和技術特性

常規 1.2343 原廠 S≤0.01%，加 S 至 0.07~0.12% 為易切削改良 H11，MnS 硫化物改善切削，但韌性、耐熱疲勞下降；恰好拉鍊模（鋅合金壓鑄）、塑膠斜頂滑塊工況剛好規避高硫短板，放大易切優勢。

三、含硫易切削模具鋼H11S主要應用一：拉鍊模具、小件鋅合金壓鑄模具

適配原因：

1、拉鍊模具型腔細碎複雜，易切削優勢最大化

拉鍊模佈滿細密齒槽、細小鑲件，銑齒、雕刻、小孔加工量大；MnS 改善切削，斷屑好、不粘刀、刀具損耗低，大批量開模加工成本大幅優於傳統低硫 H11

2、拉鍊模成型溫度低，無惡劣熱衝擊

塑膠 / TPU 拉鍊成型模溫≤220℃，冷熱衝擊小，規避高硫熱裂弊端，基材耐磨可氮化滿足量產

3、鋅液 390~430℃溫度低、鋅壓產品多為拉鍊頭、小卡扣，模仁尺寸偏小，不需要高韌性母材；基材耐磨抗粘模，高硫優化機加工、實現壓鑄量產降本

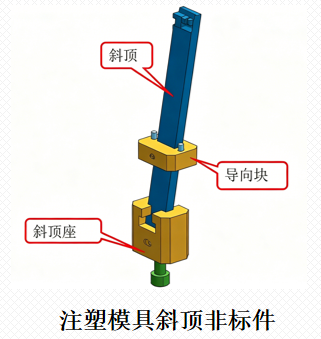

四、含硫易切削模具鋼H11S主要應用二：塑膠模具斜頂、滑塊

適配原因：

1、加工優勢

斜頂、滑塊屬於非標小件，外形異形、配合槽、避空位、斜孔多，機加工、線割、打磨工序多；S=0.07~0.12% 易切削，車銑鑽加工順暢，交貨更快、加工費更低，適合批量生產

2、工況適配

塑膠溫度溫和無高熱衝擊，工件僅受往復摩擦、無重載衝擊，規避高硫韌性短板；基材熱處理變形小、可氮化耐磨，滿足精密裝配與耐磨使用要求

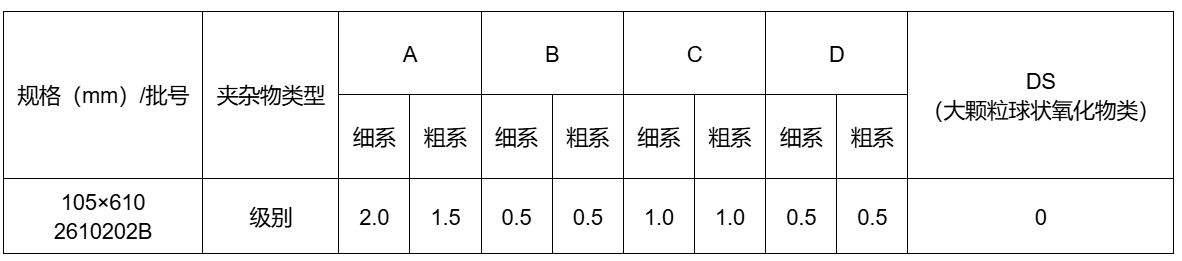

五、含硫易切削模具鋼H11S的純淨度水平

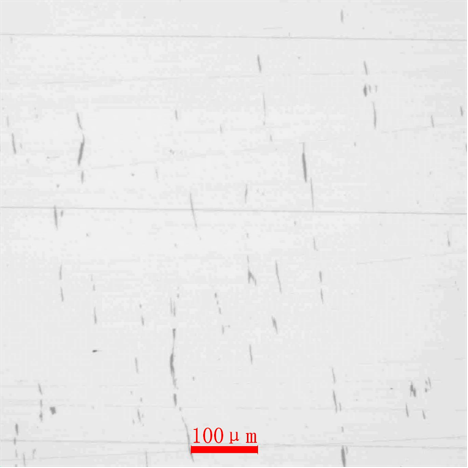

含硫鋼冶煉改善硫化物夾雜形態：VD + 鈣線餵絲鈣處理，可改善、變性 MnS 硫化物夾雜，能有效降低長條狀硫化物夾雜形成

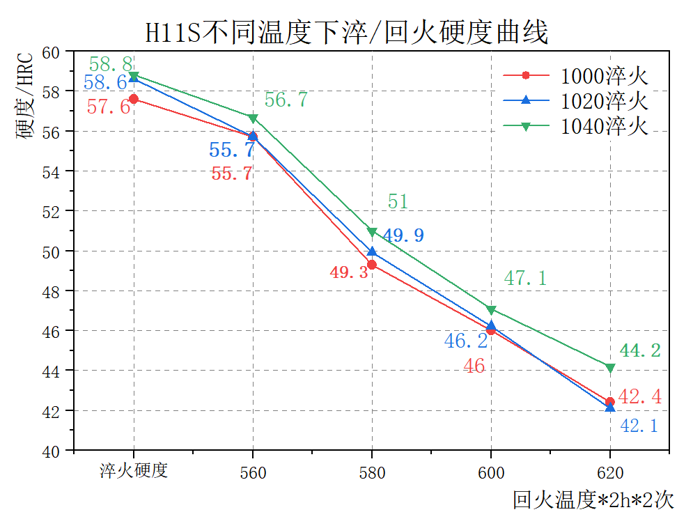

六、H11S的淬回火硬度曲線

推薦客戶熱處理工藝採用1000-1020℃淬火，590-610℃回火，44-46HRC
