高韌性基體高速鋼 TGR33
日期：2026-09-05
一、TGR33的產品概述與市場定位
市場定位：定位高韌性溫鍛／熱鍛專用模具
在基體高速鋼系列中韌性最優，兼顧高速鋼的紅硬性、耐磨性與熱作鋼的抗斷裂能力，解決傳統熱作鋼高溫軟化、普通高速鋼易崩裂斷裂的痛點。
TGR33 可生產規格組距：產品：圓鋼；規格：70-350mm

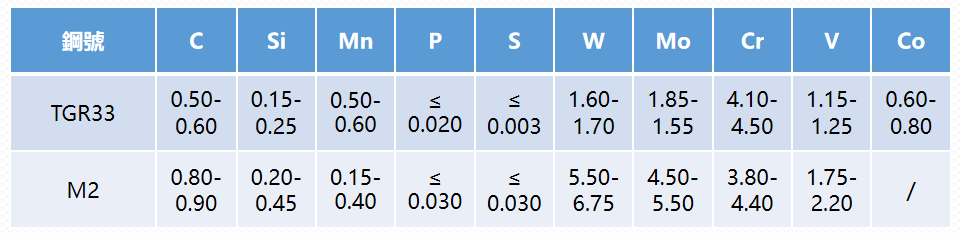

二、TGR33的化學成分和技術特性
對標日立牌號 YXR 系列鋼種開發，低 C-Mo-W-V 體系

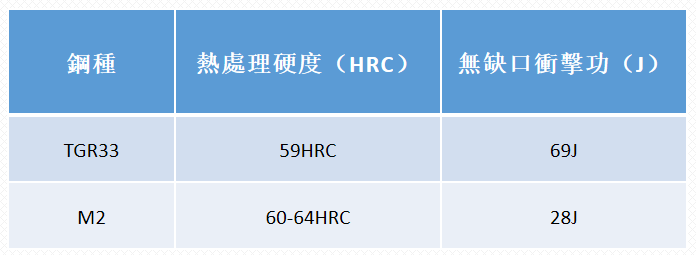

1、高韌性：基體高速鋼低碳設計，減少粗大共晶碳化物，衝擊韌性遠高於 SKH51 (M2) 普通高速鋼，抗崩角、抗斷裂、抗熱裂紋能力突出。
2、優異紅硬性：Mo-W-V 複合合金，300-600℃ 溫熱工況下硬度保持能力顯著優於 H13 (1.2344/SKD61)，不易高溫軟化塌陷、塑性變形。
三、TGR33主要應用領域

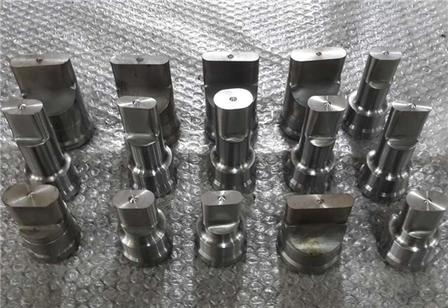

1、溫鍛／熱鍛沖頭（TGR33 主流應用，汽車零部件鍛造凸模、沖頭）
2、冷鍛模具（冷間鍛造模，冷擠壓凹模、沖頭）

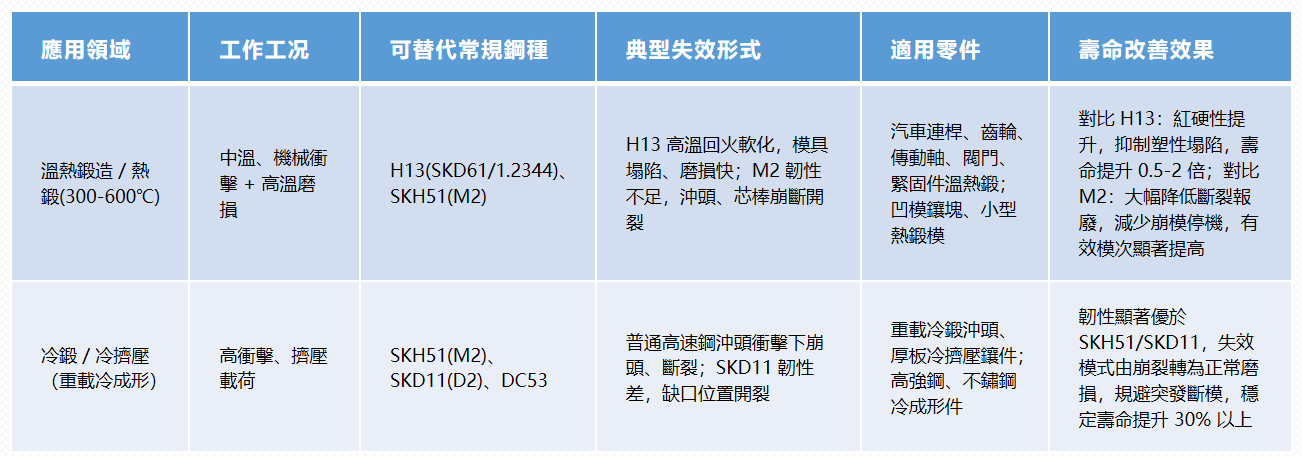

四、TGR33替代優勢

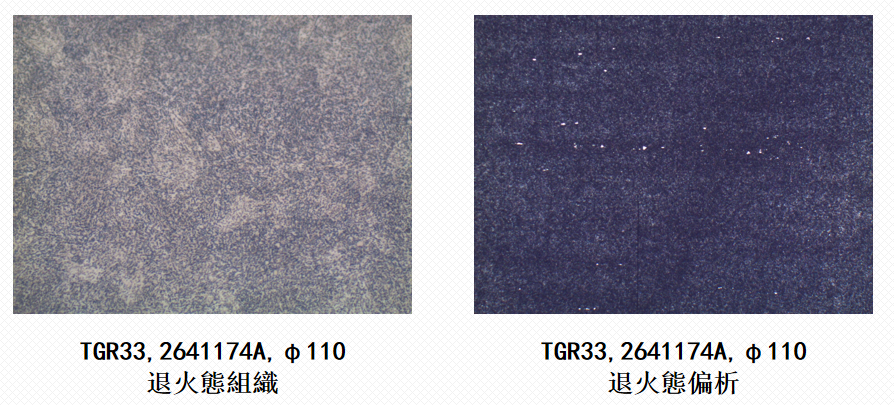

五、TGR33退火態金相組織

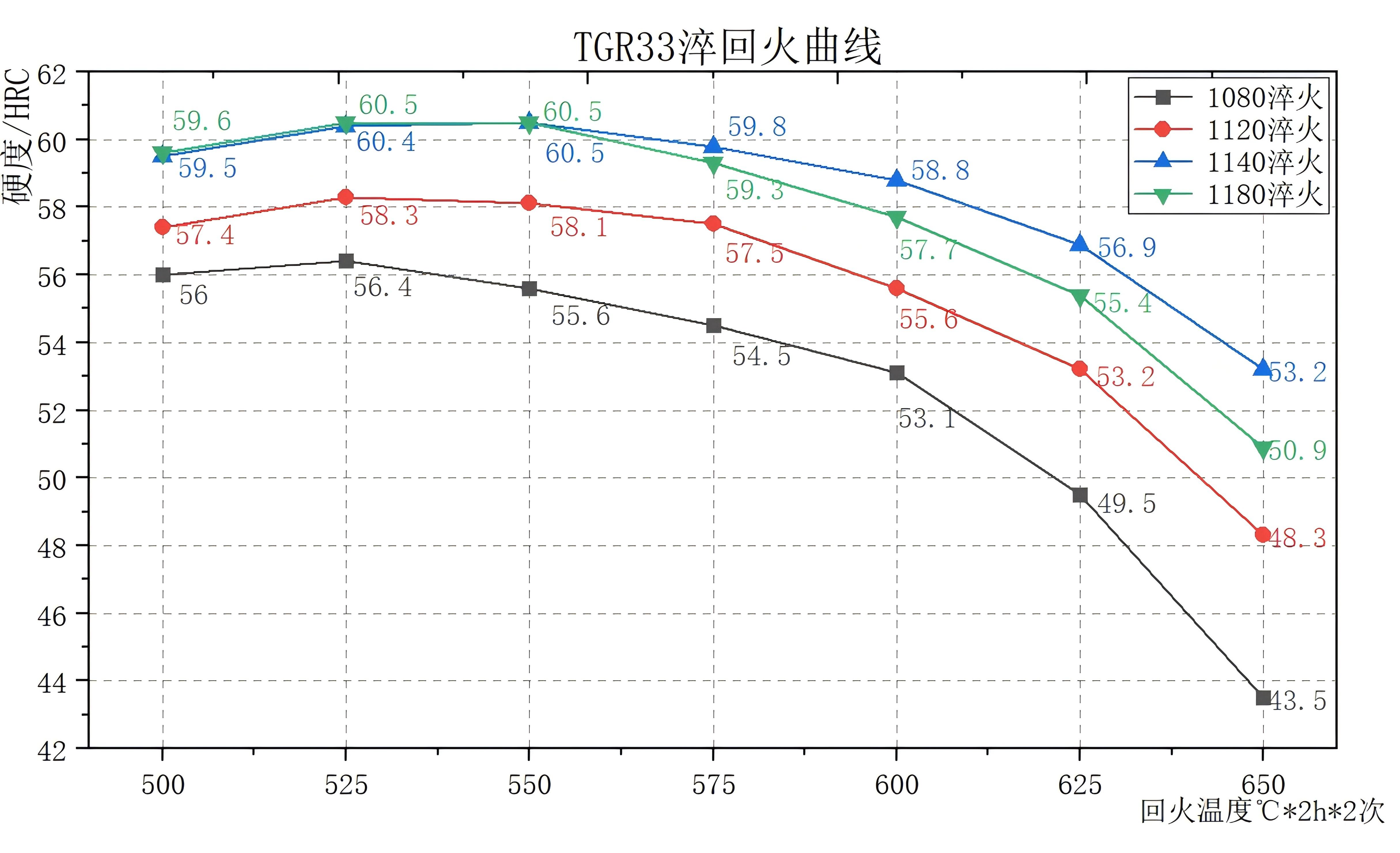

六、TGR33熱處理硬度曲線
1080 度淬火，淬火硬度 60.5HRC，580-600 回火 2h*2 次，硬度 56-59HRC 保持最佳韌性區間。
建議客戶熱處理工藝：1060-1080℃ 淬火，580-600℃ 回火
